高速ノッチングマシン
「KIMURAグループ」が誇る産業機械設備の製品ラインアップをご紹介します。加工成形はもちろん搬送、検査に至るまで、KIMURAブランドの優れた製品はさまざまな業界で省人化、生産性向上に貢献しています。なお、こちらにご紹介していない製品につきましても、ご要望がありましたら、お気軽にご相談ください。
高速ノッチングマシン
電動機、発電機などの積層鋼板に用いられる電磁鋼板。そのコアとなるステータ(固定子)コアやロータ(回転子)コアのプレス加工に欠かせないノッチングマシンでも、KIMURAは技術革新を進めてきました。エレクトロニクスの粋を結集した高速ノッチングマシン、全自動ノッチングマシンは高性能・高精度を誇り、生産性向上に大きく寄与します。
仕様
高速ノッチングマシン
※表は左右にスクロールして確認することができます。
| 型式 | HND(6t) | HNF(6t) | HND(10t) | HNF(10t) | HND(16t) | HNF(16t) |
|---|---|---|---|---|---|---|
| 能力 | 6t | 10t | 16t | |||
| 出力点 (下死点上) |
1.5mm | 1.5mm | 2mm | |||
| スライドストローク数 | 200～900spm | 200～1200spm | 200～800spm | 200～1100spm | 200～800spm | |
| スライドストローク長 | 16mm | 20mm | 20㎜ | |||
| スライド調整量 | 20mm | 25mm | 30mm | |||
| ダイハイト | 200mm | 230mm | 250mm | |||
| インデックス範囲 | 4～120 | (10)30～120 | 4～200 | (10)30～180 | 4～200 | (10)30～180 |
| スライド面積(L×R) | 140×100mm | 160×105mm | 210×130mm | |||
| ボルスター面積(L×R) | 360×220mm | 400×240mm | 400×250mm | |||
| ジャンク穴径 | Φ32×60mm | |||||
| 最大ブランク径 | 400mm/500mm | 600mm/900mm/1200mm | 900mm/1200mm | |||
| 最小ブランク径 | 100mm | 270mm | 290mm | |||
| フレームギャップ | 200mm | 250mm | 300mm | |||
| 主電動機 | 5kW | 11kW | 15kW | 15kW | 22kW | |
| ワークホルダ | 固定 | 固定・基準ピン | ||||
| ワーククランパ | 要 | |||||

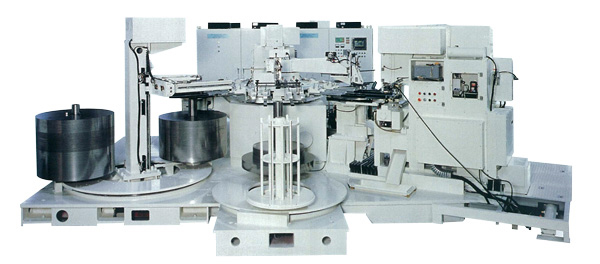

全自動ノッチングマシン
※表は左右にスクロールして確認することができます。
| 形式 | HND-6-LA HND-6-2LA HND-6-RA HND-6-2RA |
HNF-6-LA HNF-6-2LA HNF-6-RA HNF-6-2RA |
HND-10-LA HND-10-2LA HND-10-RA HND-10-2RA |
HNF-10-LA HNF-10-2LA HNF-10-RA HNF-10-2RA |
HND-16-LA HND-16-2LA HND-16-RA HND-16-2RA |
HNF-16-LA HNF-16-2LA HNF-16-RA HNF-16-2RA |
||
|---|---|---|---|---|---|---|---|---|
| 能力 | 6t | 10t | 16t | |||||
| 出力点 (下死点上) |
1.5mm | 1.5mm | 2.0mm | |||||
| スライドストローク数 | 200～900spm | 200～1200spm | 200～800spm | 200～1100spm | 200～800spm | |||
| スライドストローク長 | 16mm | 20mm | 20㎜ | |||||
| スライド調整量 | 20mm | 25mm | 30mm | |||||
| ダイハイト | 200mm | 230mm | 250mm | |||||
| インデックス範囲 | 4～120 | (10)30～120 | 4～200 | (10)30～180 | 4～200 | (10)30～180 | ||
| スライド面積(L×R) | 140×100mm | 160×105mm | 210×130mm | |||||
| ボルスター面積(L×R) | 360×220mm | 400×240mm | 400×250mm | |||||
| 最大ブランク径 | 400mm/500mm | 600mm/900mm/1200mm | 900mm/1200mm | |||||
| 最小ブランク径 | 150mm | 290mm | 300mm | |||||
| フレームギャップ | 200mm | 250mm | 300mm | |||||
| 主電動機 | 5kW | 11kW | 15kW | 15kW | 22kW | |||
| 搬送装置台数 | 3～4 | 4～5 | ||||||
| ブランクスタッカ装置および製品スタッカ装置ステーション数 | 2～4 | |||||||
| ワークホルダ | 固定 | 固定・基準ピン | ||||||
自動高速ノッチングマシン直線式搬送装置レイアウト
 |

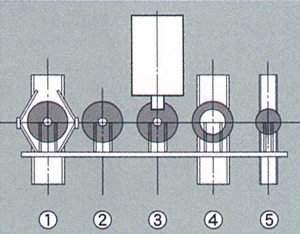

HND-(6,10,16)-LA/HNF-(6,10,16)-LA ①ブランク供給ステーション(フロータ、ピックアップ) 1～4スタッカ ②オリエンテーションステーション ③ノッチングマシン (ステータスロット／ロータスロット加工) ④ステータスタッカステーション 1～4スタッカ ⑤ロータブランクスタックスタッカステーション1～4スタッカ |
|---|---|
 |

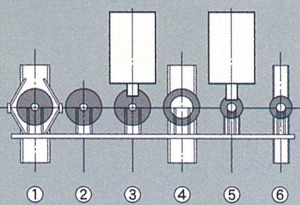

HND-(6,10,16)-2LA/HNF-(6,10,16)-2LA ①ブランク供給ステーション(フロータ、ピックアップ) 1～4スタッカ ②オリエンテーションステーション ③第1ノッチングマシン(ステータスロット加工) ④ステータスタッカステーション 1～4スタッカ ⑤第2ノッチングマシン(ロータスロット加工) ⑥ロータスタッカステーション1～4スタッカ |
自動高速ノッチングマシンロータリ式搬送装置レイアウト
 |

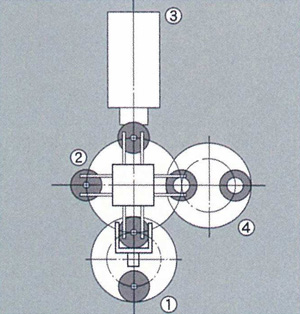

HND-(6,10,16)-RA-4/HNF-(6,10,16)-RA-4 ①ブランク供給ステーション(フロータ、ピックアップ) 1～4スタッカ ②オリエンテーションステーション ③ノッチングマシン (ステータスロット／ロータスロット加工) ④ステータスタッカステーション 1～4スタッカ |
|---|---|
 |

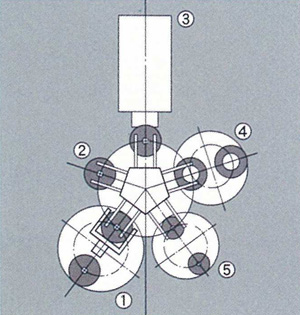

HND-(6,10,16)-RA-5/HNF-(6,10,16)-RA-5 ①ブランク供給ステーション(フロータ、ピックアップ) 1～4スタッカ ②オリエンテ--ションステーション ③ノッチングマシン ④ステータスタッカステーション 1～4スタッカ ⑤ロータプランクスタックスタッカステーション 1～4スタッカ |
 |

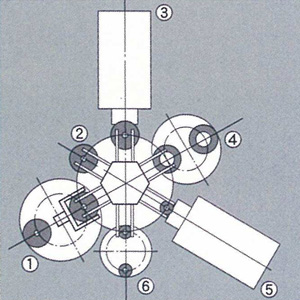

HND-(6,10,16)-2-RA-6/HNF-(6,10,16)-2-RA-6 ①ブランク供給ステーション(フロータ、ピックアップ) 1～4スタッカ ②オリエンテ--ションステーション ③第1ノッチングマシン(ステータスロット加工) ④ステータスタッカステーション 1～4スタッカ ⑤第2ノッチングマシン(ロータスロット加工) ⑥ロータスタッカステーション 1～4スタッカ |
